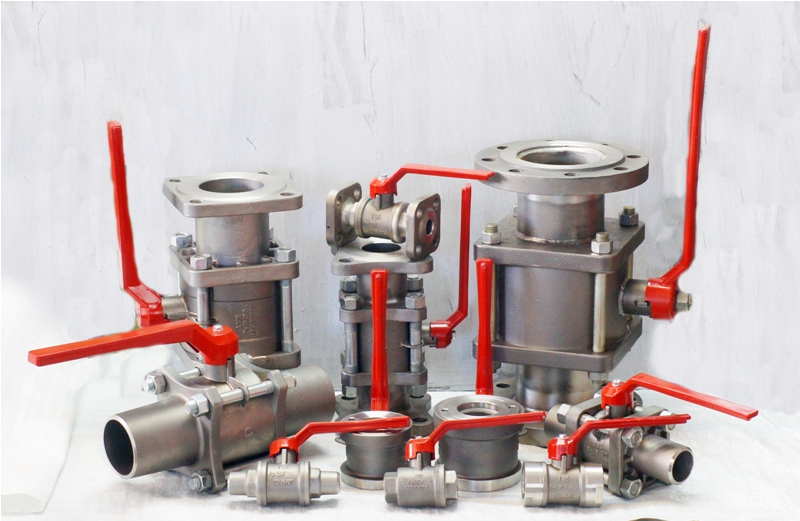

Шаровые краны из нержавеющей 12Х18Н9ТЛ.
Краны шаровые запорные тип 11нж01пп (КШЗПр) с ручным управлением из коррозионностойкой стали 12Х18Н9ТЛ/10Т.
Краны шаровые запорные с патрубками под приварку.
Применяются в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, фармацевтической, химической, нефтехимической промышленности.
Направление потока - любое. Управление - ручное, осуществляется поворотом ручки на 90гр.Пространственное положение крана на трубопроводе произвольное, устанавливается под приварку (патрубок – трубопровод). Рабочая температура от – 50 С до +210 С.
Рабочее давление - 1,6 МПа, 2,5 МПа, 4,0 МПа.
Среда: - вода, пар, спирт, барда, пиво, соки, патока, сироп, масло (растительное, моторное, гидравлическое, трансформаторное), нефтепродукты, растворители, щелочи, отдельные кислоты (азотная 65%, серная 50%, соляная 50%, сернистая, уксусная, лимонная, молочная, борная и другие неагрессивные к проточной части среды). Перечень сред приведен в техническом паспорте на КШЗ. Класс герметичности А по ГОСТ 9544-93.

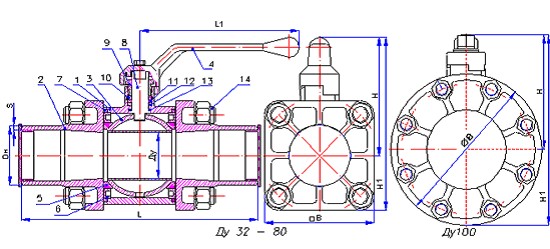

Габаритные и присоединительные размеры кранов
Материалы основных деталей
Поз |
Наименование |
Материалы |
Поз |
Наименование |
Материалы |
---|---|---|---|---|---|
1 |
Корпус |
Сталь 12Х18Н9ТЛ |
8 |
Шпиндель |
Сталь 20Х13 |
2 |
Патрубок |
|
9 |
Гайка |
Сталь 20Х13 |
3 |
Пробка шаровая |
Сталь 12Х18Н10Т |
10 |
Кольцо |
Сталь 12Х18Н10Т |
4 |
Ручка |
Сталь 20Л |
11 |
Уплотнительное кольцо |
Фторопласт-4 |
5 |
Седло |
Фторопласт-4 |
12 |
Кольцо |
Сталь 12Х18Н10Т |
6 |
Кольцо |
Сталь 12Х18Н9ТЛ |
13 |
Уплотнительное кольцо |
Фторопласт-4 |
7 |
Уплотнительное кольцо |
Фторопласт-4 |
14 |
Шпилька |
Сталь 20 оцинкованная |
Наименование |
Размеры, мм |
Масса, |
|||||||
---|---|---|---|---|---|---|---|---|---|
Ду |
Dн |
S |
L |
L 1 |
H |
H 1 |
В |
||
КШЗПр 25-15 РНЖ |
15 |
27 |
3 |
130 |
150 |
77 |
138 |
82 |
1.5 |
КШЗПр 25-20 РНЖ |
20 |
27 |
3 |
140 |
|
77 |
|
|
1.5 |
КШЗПр 25-25 РНЖ |
25 |
32 |
4 |
160 |
|
77 |
|
|
2.1 |
КШЗПр16 -32 РНЖ |
32 |
38 |
4 |
180 |
155 |
130 |
138 |
82 |
2.8 |
КШЗПр16 -40 РНЖ |
40 |
45 |
4 |
200 |
155 |
142 |
149 |
90 |
4.1 |
КШЗПр16 -50 РНЖ |
50 |
57 |
|
230 |
|
158 |
166 |
106 |
5.6 |
КШЗПр16 -65 РНЖ |
65 |
76 |
4.0 |
290 |
250 |
195 |
196 |
125 |
10 |
КШЗПр16 -80 РНЖ |
80 |
89 |
4.5 |
310 |
213 |
|
|
13 |
|
КШЗПр16 -100 РНЖ |
100 |
108 |
5 |
350 |
272 |
213 |
140 |
20 |
Расшифровка обозначения крана:
КШЗ - кран шаровой запорный
16 – давление (кгс/см2)
15 – 100 - условный диаметр проточной части (мм)
Пр - приварной патрубок

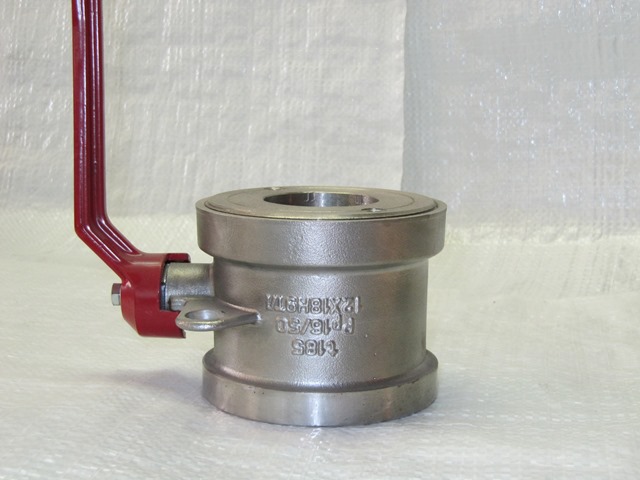

Краны шаровые запорные компактные межфланцевые
Применяются в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, фармацевтической, химической, нефтехимической промышленности.
Направление потока - любое.
Управление - ручное, осуществляется поворотом ручки на 90о
Пространственное положение крана на трубопроводе произвольное.
Устанавливается между плоскими ответными фланцами.
Рабочая температура от – 50 С до +210 С.
Рабочее давление - 1,6 МПа, 2,5 МПа (пробное до 3,8 МПа).
Среда: - вода, пар, спирт, барда, пиво, соки, патока, сироп, масло (растительное, моторное, гидравлическое, трансформаторное), нефтепродукты, растворители, щелочи, отдельные кислоты (азотная 65%, серная 50%, соляная 50%, сернистая, уксусная, лимонная, молочная, борная и другие неагрессивные к проточной части среды). Перечень сред приведен в техническом паспорте на КШЗ. Класс герметичности А по ГОСТ 9544-93

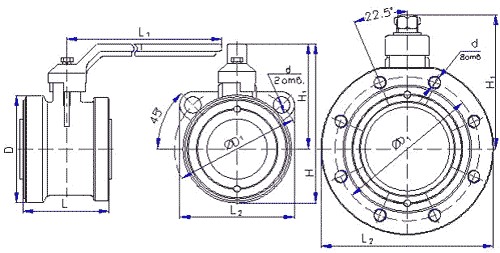

Габаритные и присоединительные размеры кранов
Материалы основных деталей
Поз |
Наименование |
Материалы основные |
Поз |
Наименование |
Материалы основные |
---|---|---|---|---|---|
1 |
Корпус |
Сталь 12х18Н9ТЛ |
7 |
Кольцо |
Сталь 12х18Н10Т |
2 |
Фланец запорный |
Сталь 12х18Н9ТЛ |
8 |
Кольцо |
Сталь 12х18Н10Т |
3 |
Пробка шаровая |
Сталь 12х18Н10Т |
9 |
Уплотнительное кольцо |
Фторопласт-4 |
4 |
Седло |
Фторопласт-4 |
10 |
Уплотнительное кольцо |
Фторопласт-4 |
5 |
Гайка нажимная |
Сталь 20 x30 |
11 |
Уплотнительное кольцо |
Фторопласт-4 |
6 |
Шпиндель |
Сталь 14 x17 Н2 |
12 |
Ручка |
Сталь 20Л |
Наименование |
Ду |
D |
D1 |
L |
L1 |
L2 |
L3 |
H |
H1 |
d |
Масса (кг.) |
---|---|---|---|---|---|---|---|---|---|---|---|
КШЗк 16(25)-15 Р |
15 |
48 |
65 |
48 |
150 |
65 |
170 |
100 |
74 |
13 |
0.8 |
КШЗк 16(25)-20 Р |
20 |
60 |
75 |
51 |
150 |
72 |
175 |
111 |
80 |
|
1.0 |
КШЗк 16(25)-25 Р |
25 |
70 |
85 |
55 |
150 |
81 |
180 |
120 |
84 |
|
1.2 |
КШЗк 16(25)-32 Р |
32 |
80 |
100 |
56 |
155 |
95 |
187 |
130 |
90 |
16 |
1.7 |
КШЗк 16(25)-40 Р |
40 |
88 |
110 |
70 |
155 |
104 |
192 |
140 |
96 |
|
2.2 |
КШЗк 16(25)-50 Р |
50 |
104 |
125 |
86 |
155 |
114 |
199 |
159 |
105 |
|
3.3 |
КШЗк 16(25)-65 Р |
65 |
122 |
145 |
103 |
250 |
130 |
301 |
196 |
134 |
|
5.2 |
КШЗк 16(25)-80 Р |
80 |
148 |
160 |
120 |
250 |
143 |
256 |
217 |
143 |
17 |
7.0 |
КШЗк 16 - 100 Р |
100 |
215 |
180 |
150 |
350 |
215 |
348 |
275.5 |
168 |
М16 |
13 |
Расшифровка обозначения крана:
КШЗк - кран шаровой запорный компактный
16 – давление (кгс/см2)
15 – 100 - условный диаметр проточной части (мм)
Р - ручной привод

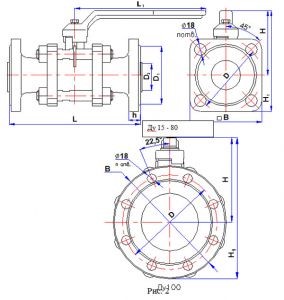

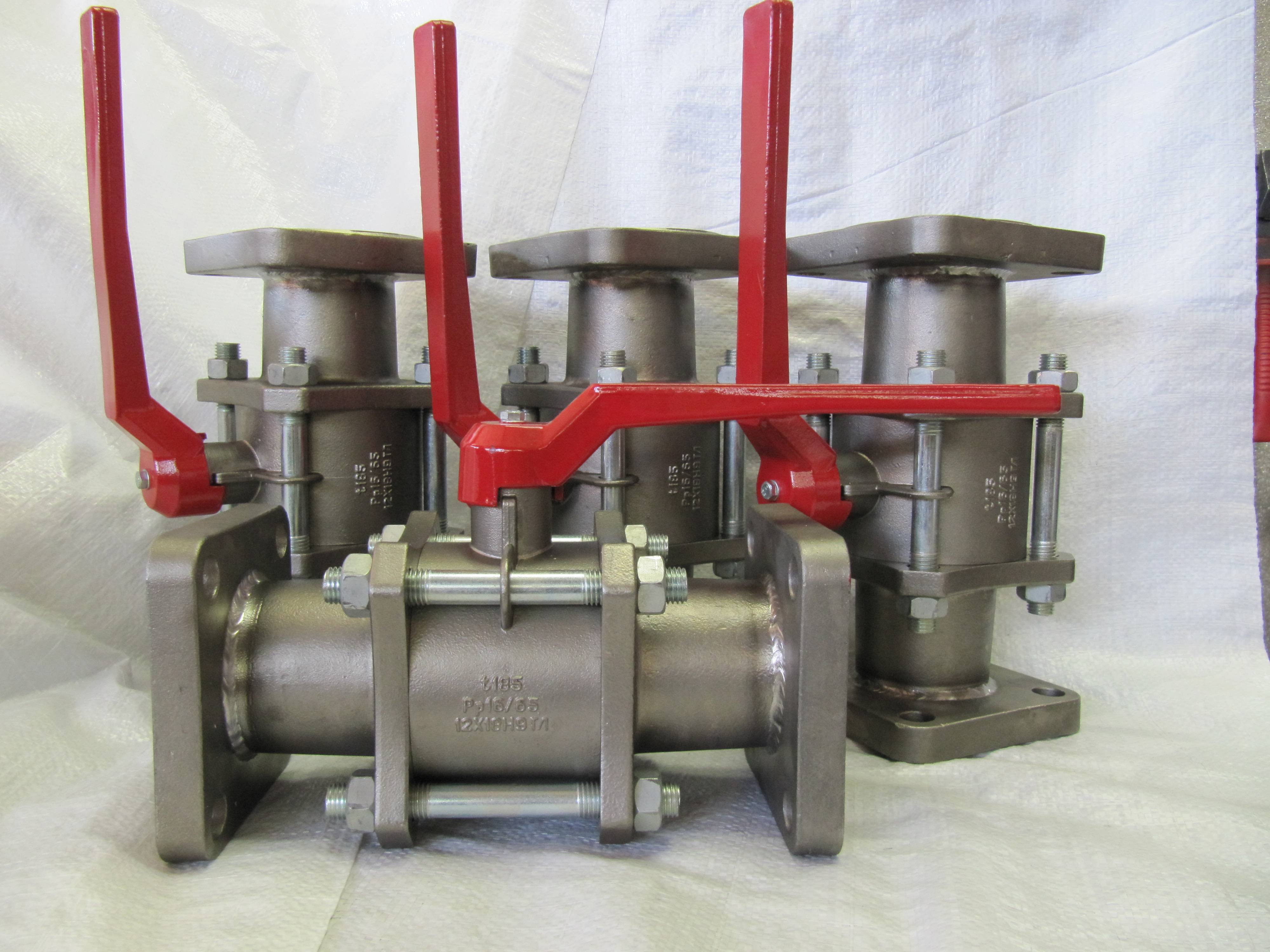

Краны шаровые запорные фланцевые
Применяются в качестве запорного устройства на трубопроводах подачи жидких и газообразных сред в спиртовой, ликероводочной, пищевой, фармацевтической, химической, нефтехимической промышленности.
Направление потока - любое.
Управление - ручное, осуществляется поворотом ручки на 90о
Пространственное положение крана на трубопроводе произвольное.
Рабочая температура от – 50 С до +210 С.
Рабочее давление - 1,6 МПа, 2,5 МПа (пробное до 3,8 МПа).
Среда: - вода, пар, спирт, барда, пиво, соки, патока, сироп, масло (растительное, моторное, гидравлическое, трансформаторное), нефтепродукты, растворители, щелочи, отдельные кислоты (азотная 65%, серная 50%, соляная 50%, сернистая, уксусная, лимонная, молочная, борная и другие неагрессивные к проточной части среды). Перечень сред приведен в техническом паспорте на КШЗ.
Класс герметичности А по ГОСТ 9544-93.
Материалы основных деталей
Поз |
Наименование |
Материалы |
Поз |
Наименование |
Материалы |
---|---|---|---|---|---|
1 |
Корпус |
Сталь 12Х18Н9ТЛ |
8 |
Шпиндель |
Сталь 20Х13 |
2 |
Патрубок |
9 |
Гайка |
Сталь 20Х13 |
|
3 |
Пробка шаровая |
Сталь 12Х18Н10Т |
10 |
Кольцо |
Сталь 20 |
4 |
Ручка |
Сталь 20 Л |
11 |
Уплотнительное кольцо |
Фторопласт-4 |
5 |
Седло |
Фторопласт-4 |
12 |
Кольцо |
Сталь 12Х18Н10Т |
6 |
Кольцо |
Сталь 12Х18Н9ТЛ |
13 |
Уплотнительное кольцо |
Фторопласт-4 |
7 |
Уплотнительное кольцо |
Фторопласт-4 |
14 |
Шпилька |
Сталь 20 оцинкованная |
Наименование |
Размеры, мм |
n |
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Ду |
L |
L1 |
В |
H |
H1 |
D |
D1 |
D2 |
h |
Масса (кг.) |
||
КШЗФ16(25)-15 нж |
15 |
140 |
150 |
75 |
72 |
112 |
65 |
47 |
15 |
14 |
4 |
2.0 |
КШЗФ16(25)-20 нж |
20 |
150 |
80 |
78 |
120 |
75 |
58 |
20 |
2.5 |
|||
КШЗФ16(25)-25 нж |
25 |
160 |
200 |
90 |
82 |
128 |
85 |
68 |
26 |
14 |
3.7 |
|
КШЗФ16(25)-32 нж |
32 |
180 |
105 |
90 |
142.5 |
100 |
78 |
32 |
16 |
5.2 |
||
КШЗФ16(25)-40 нж |
40 |
200 |
110 |
96 |
151 |
110 |
88 |
38 |
18 |
5.8 |
||
КШЗФ16(25)-50 нж |
50 |
230 |
125 |
106 |
168.5 |
125 |
102 |
50 |
20
|
7.8 |
||
КШЗФ16(25)-65 нж |
65 |
290 |
250 |
140 |
134 |
204 |
145 |
121 |
68 |
13.2 |
||
КШЗФ16(25) -80 нж |
80 |
310 |
150 |
143 |
218 |
160 |
133 |
80 |
15.0 |
|||
КШЗФ 16 - 100 нж |
100 |
350 |
350 |
Ø215 |
168 |
275.5 |
180 |
156 |
100 |
22 |
8 |
25 |

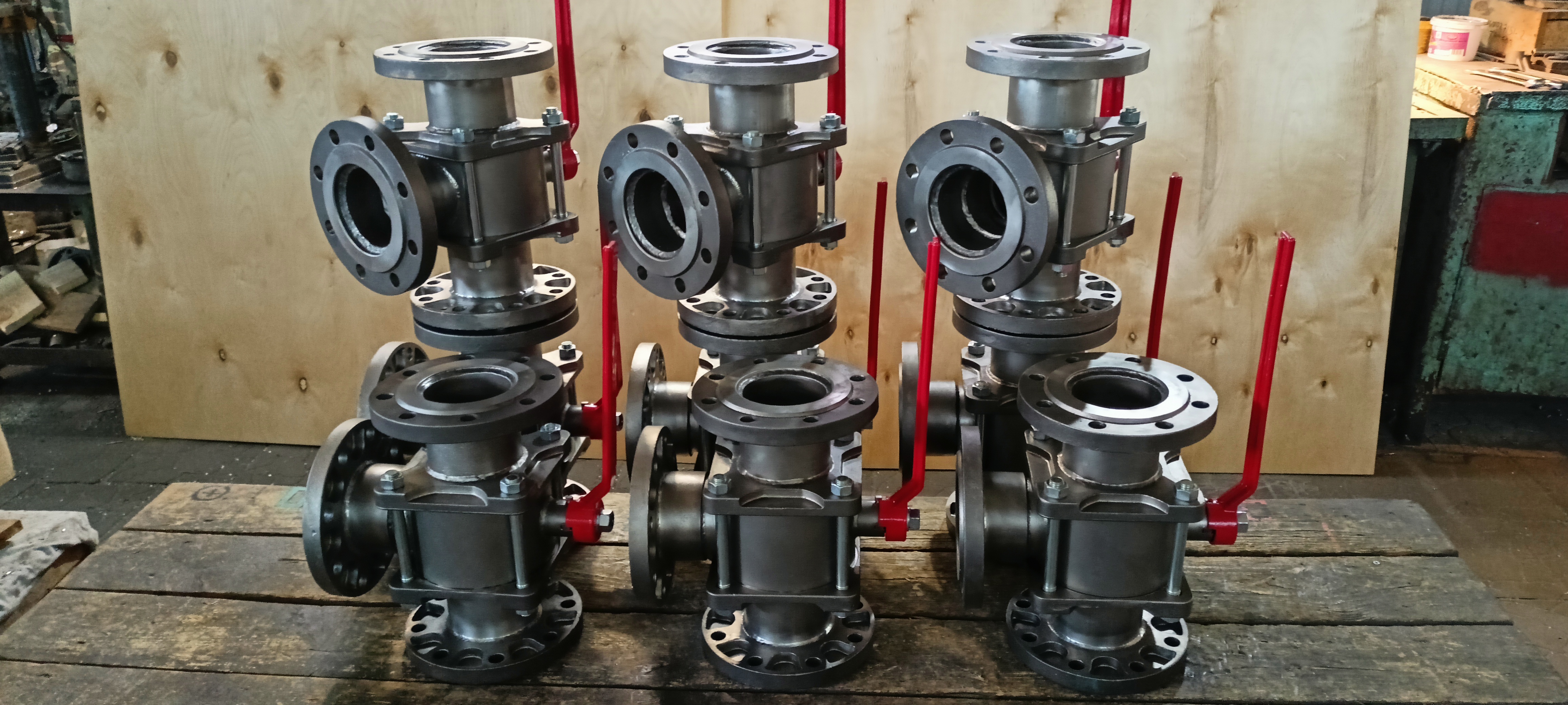

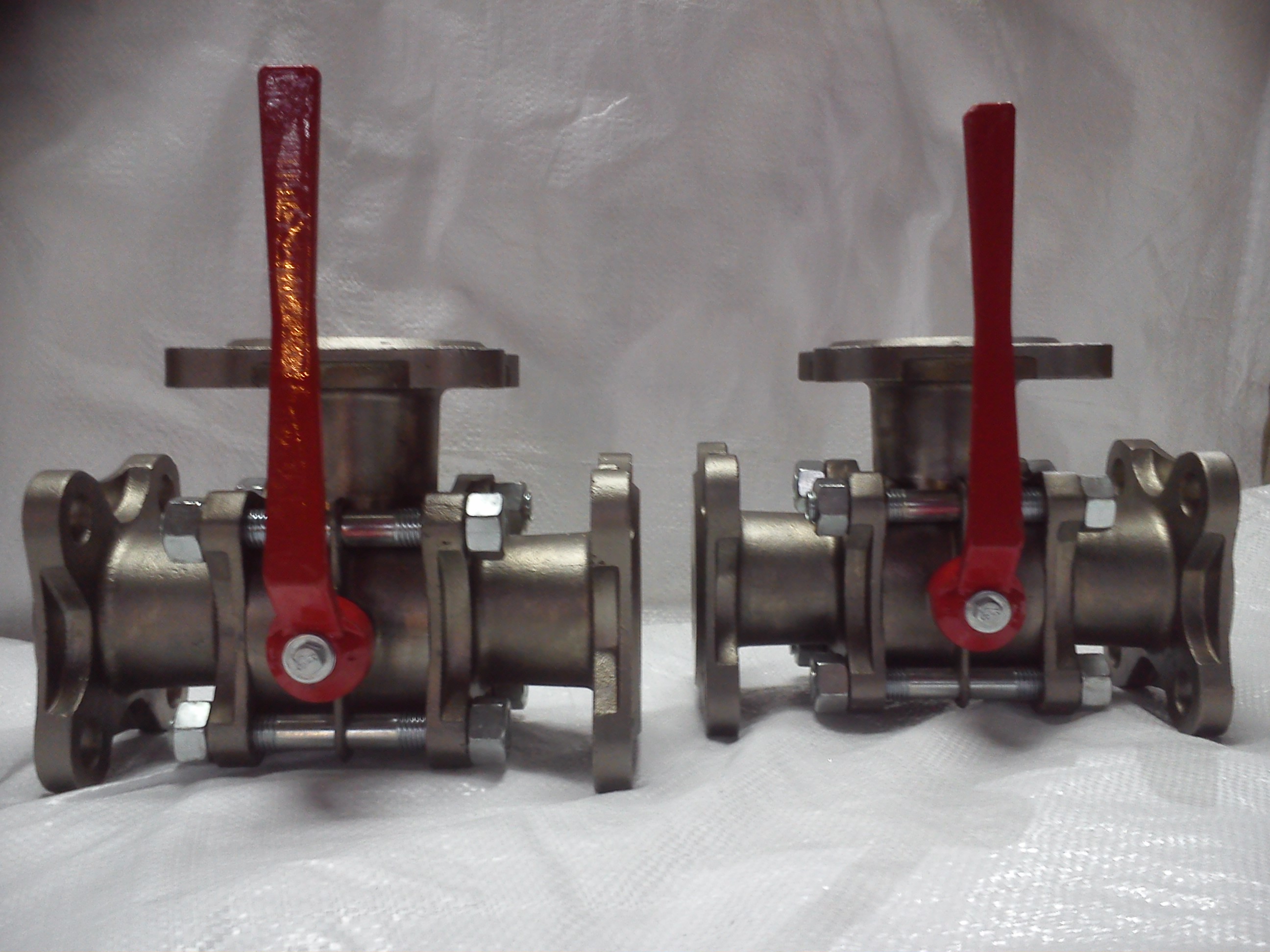

Изготавливаем Трехходовые фланцевые краны.

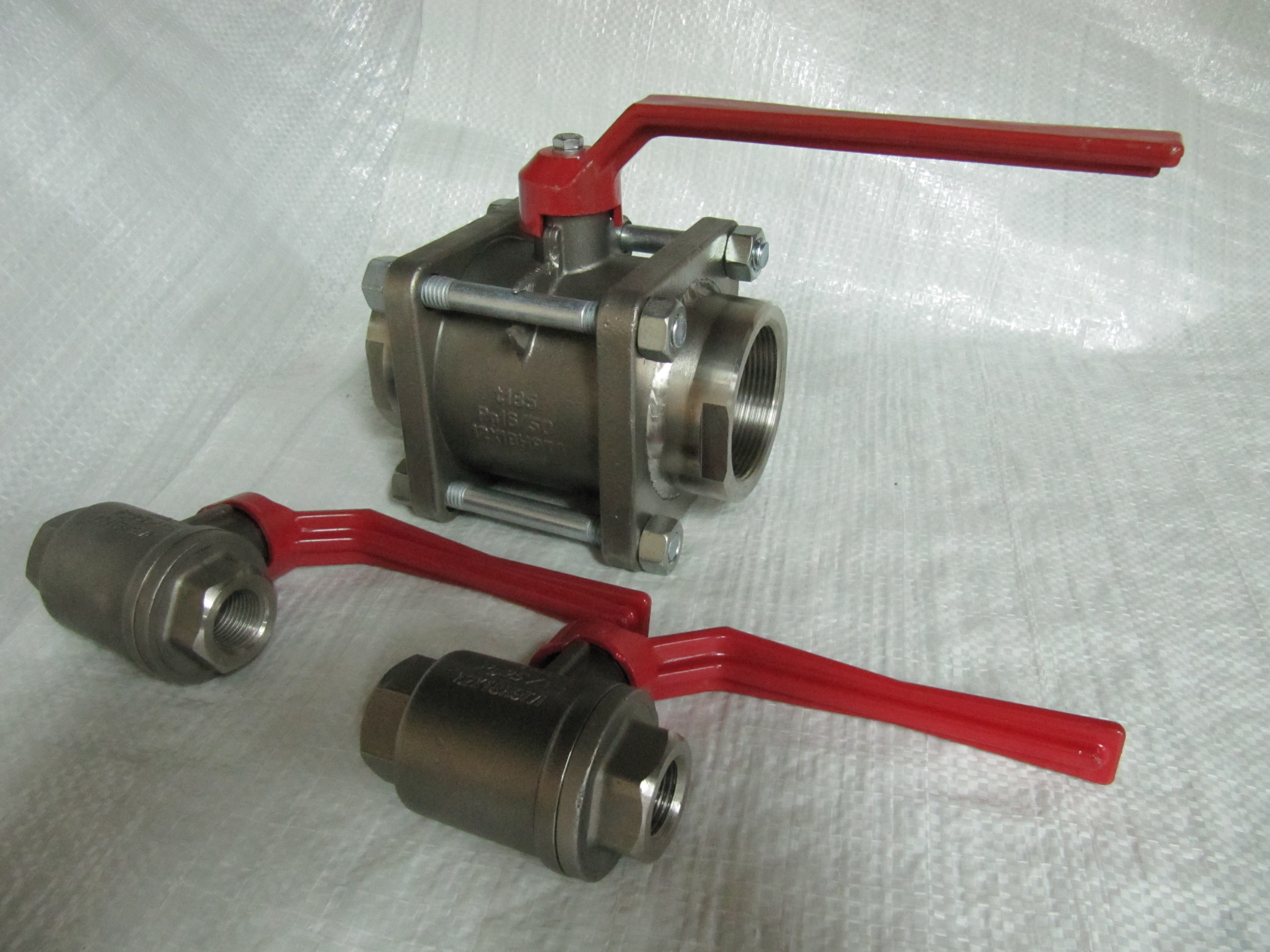

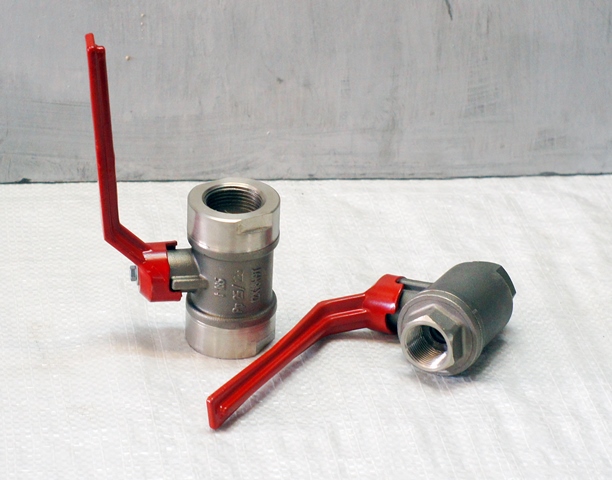

Изготавливаем муфтовые шаровые краны.
